正在阅历了烦嚣的邦庆假期后，电子行业也迎来了全新的商场动态。动作科技改进的中央之一，速充本领正在这一季度再次显现出繁盛开展的势头。各大厂商接踵推出了更高效、更智能的速充处置计划，胀吹了手机、条记本电脑等消费电子产物的充电体验迈向新台阶。

　　正在2024年第三季度，iPhone16系列手机的推出逐步成为商场合切的核心，各大充电计划商对此也推出了众款适配速充计划为其供应极速充电救援，还通过兼容性和集成化策画，进一步优化了用户体验。同时，盘绕速充的安闲性、结果擢升等题目，百般半导体企业也宣告了众款改进芯片和处置计划，极大擢升了充电编制的满堂机能。

　　本文将总结2024年第三季度的要紧速充计划，涵盖了芯片本领的发展、实践利用场景的改进以及行业圭臬的演进，助助读者一切明白这一界限的最新趋向和开展倾向。

　　SimpleGaN系列采用准谐振（QR）限制形式，搭载了进步的数字限制本领，通过智能化算法可杀青正在PWM和PFM形式下无缝切换，正在差别负载条目下可有用升高编制结果并有用抵制EMI扰乱。内置的DSP中央供应极高的运算才能，也许凭据负载需求生动调剂编制的开合频率、占空比和原边IPeak电流，杀青精准的恒压恒流输出，确保全部电源编制维系最佳的转换结果。

　　SimpleGaN系列芯片救援众种市道主流速充订交，囊括PD3.1、UFCS、QC2.0/3.0/3.0+、MTK-PE+、SFCP以及SCP、AFC和Apple 2.4A等专有订交；内置的VIsync数字校准本领大幅擢升了输出电压和电流的精度，并通过Burtst-Sense原边-副边隔绝通讯本领杀青了统统数字化的反应编制，取消了古板模仿电源策画中所需的反应积蓄搜集，不单有用简化了电途策画，同时升高了编制正在种种负载条目下的牢固性，特地适合高效速充的利用场景。

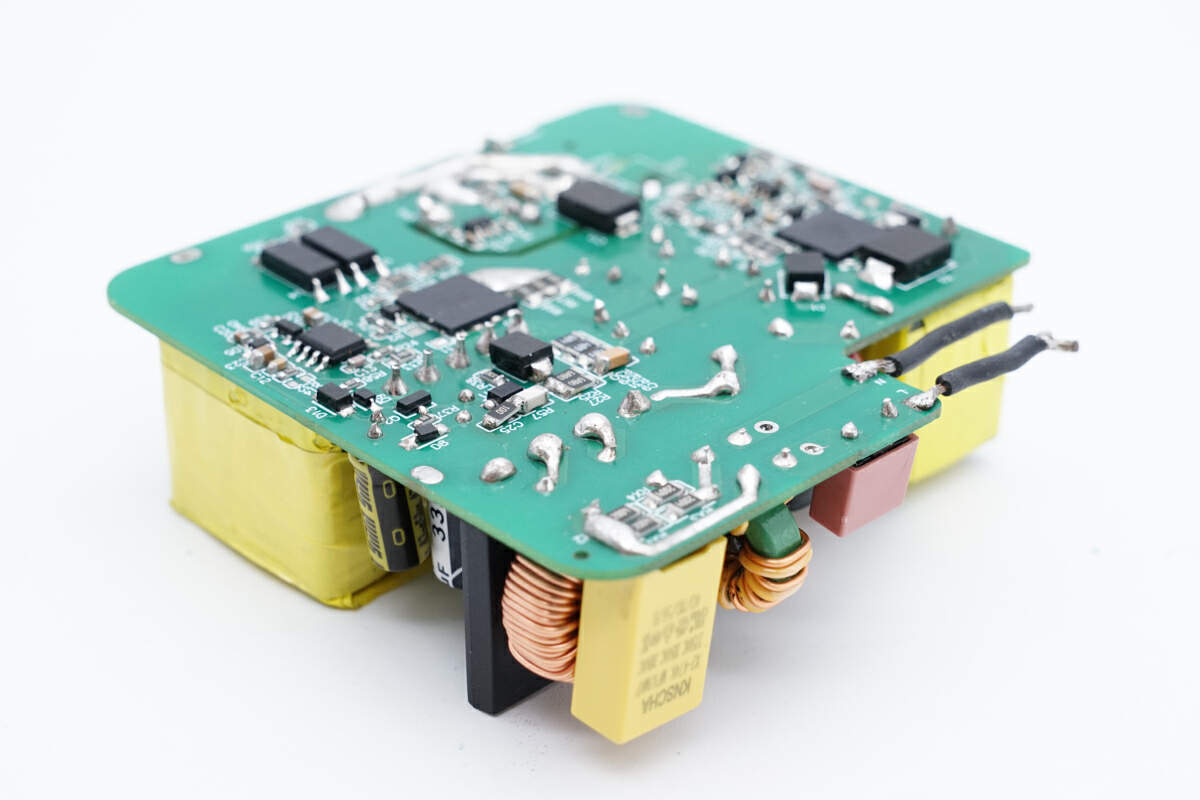

　　充电头网拿到了华众芯微推出的一款5V4.8A开合电源计划，这款电源计划救援90~264Vac电压输入，输出电压固定5V，输出功率为24W。这款电源计划利用华众芯微GP1224Q低级电源芯片搭配利用GP1710同步整流芯片，两颗芯片内部均集成限制器和开合管，外围元件精简。

　　这款开合电源计划为原边反应，无需光耦反应输出电压。低级电源芯片采用QR事业形式，待机功耗低于70mW，知足六级能效圭臬。这款电源计划设有两个USB-A接口和一个USB-C接口。

　　一微星45W 2C计划利用一颗CV658订交芯片，外围仅需一颗救援12W max的Buck芯片和一颗电感，即可杀青2C盲插45W，双插30W+12W输出。

　　CV658救援OPTO和FB双反应，正在OPTO限制ACDC输出的同时，FB限制Buck输出，一颗芯片即可杀青2C的智能识别和功率分派。该计划单插救援双途直通，双插救援高功坦率通，极大的升高告终果，可能疾速知足整机六级能效央求。

　　CV658具备双途高精度差分侦测效用，可救援两途独立恒流恒压限制。两个C口均救援小电流装备的侦测，可识别 C to Lighting线材、耳机仓、无线充底座等等装备，端口主动切换息眠和叫醒状况，给用户供应更好的速充体验。

　　Pulsiv OSMIUM本领运用半有源桥来升高结果和空间，通过感触相易电线途电压和频率来调剂电容器充电工夫，从而让电途正在相易零电压交越时不打发线途电流。这也许杀青粗略的半有源桥以升高结果，特地是正在低压条目下。它对位于下半部门相易转直流桥中的MOSFET举行灵巧限制，并与高侧二极管勾结利用。此策画中的半有源桥正在结果、本钱和杂乱性之间杀青了微妙平均，救援通用输入，并正在115V相易电源下将满载结果擢升0.7%。

　　PSV-RDAD-65USB参考策画采用Innoscience的GaN晶体管，通过低落RDSon和寄生电容，淘汰了反激变换器和同步整流器子编制中的损耗。Innoscience EMEA总司理Denis Marcon透露，GaN本领极度适合升高结果、淘汰损耗和优化本钱，而Pulsiv OSMIUM本领能明显升高满堂机能和淘汰能源糜费，带来分外的好处。两者勾结可进一步优化本钱和结果。

　　芯仙推出的众款65W氮化镓速充计划通过采用模块化策画，有用擢升了计划的集成度，这些计划都具有优异的的功率密度，也许知足商场对速充产物的需求。小巧便携的外观策画、众接口设备以及卓绝的机能，弥漫闪现了芯仙正在电源计划策画界限的本领上风。这些计划不单也许助助速充厂商缩短产物上市周期，还能为iPhone 16等新一代智能装备供应了高效的充电处置计划。

　　这套20W速充DEMO输出采用天德钰JD6610B速充订交芯片，为单芯片策画，外围元件精简。基于JD6610B可策画20W或30W速充产物，另外救援FCP、SCP、AFC、QC3+、PD3.0/QC4+、PPS、DCP等主流充电订交，为产物兼容性和机能供应确保，不单可能知足苹果iPhone系列机型速充需求，也能知足华为、小米等主流品牌手机通常速充利用。

　　开合电源采用航天民芯MT6375B+MT6060A电源计划，优良的EMI再现让计划策画上无需共模电感、安规X电容等器件，别的高集成度也省去了分外功率器件的利用。输出搭配天德钰JD6610B速充订交芯片举行策画，可大大低落工程师策画难度以及编制本钱，关于策画时下热门迷你速充机型也更具上风。

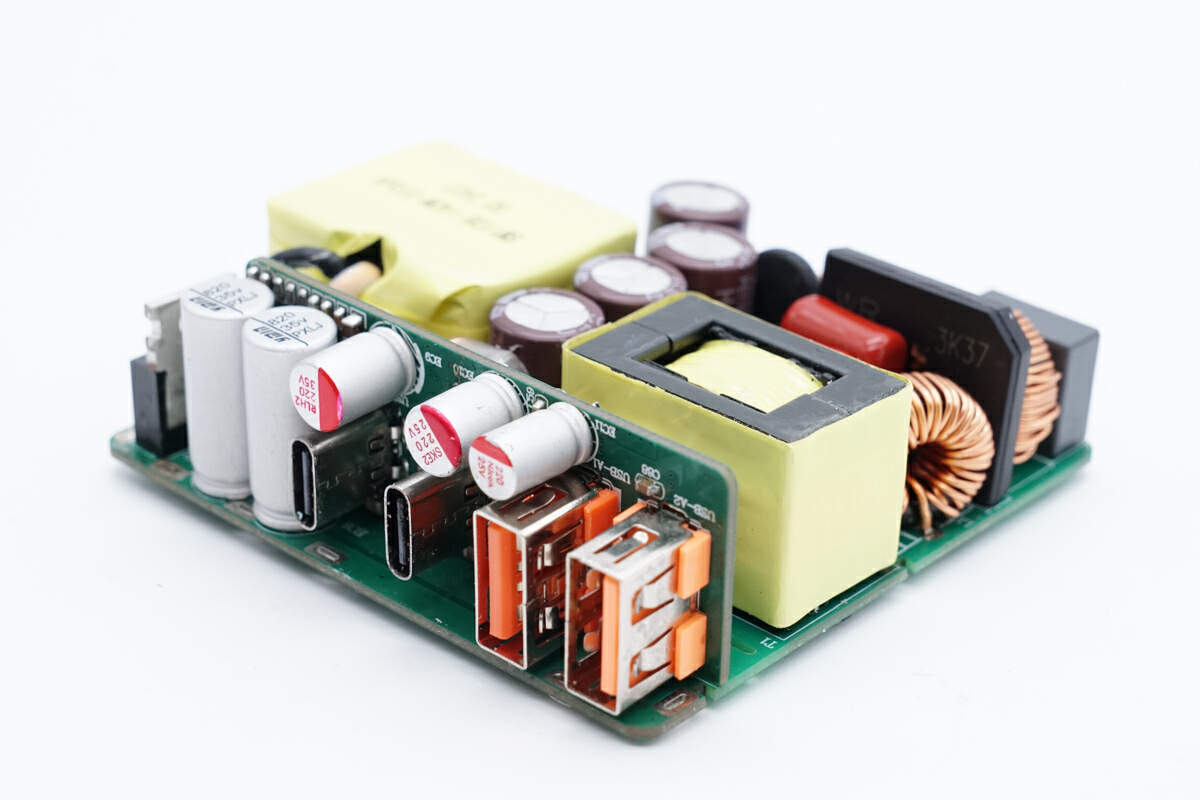

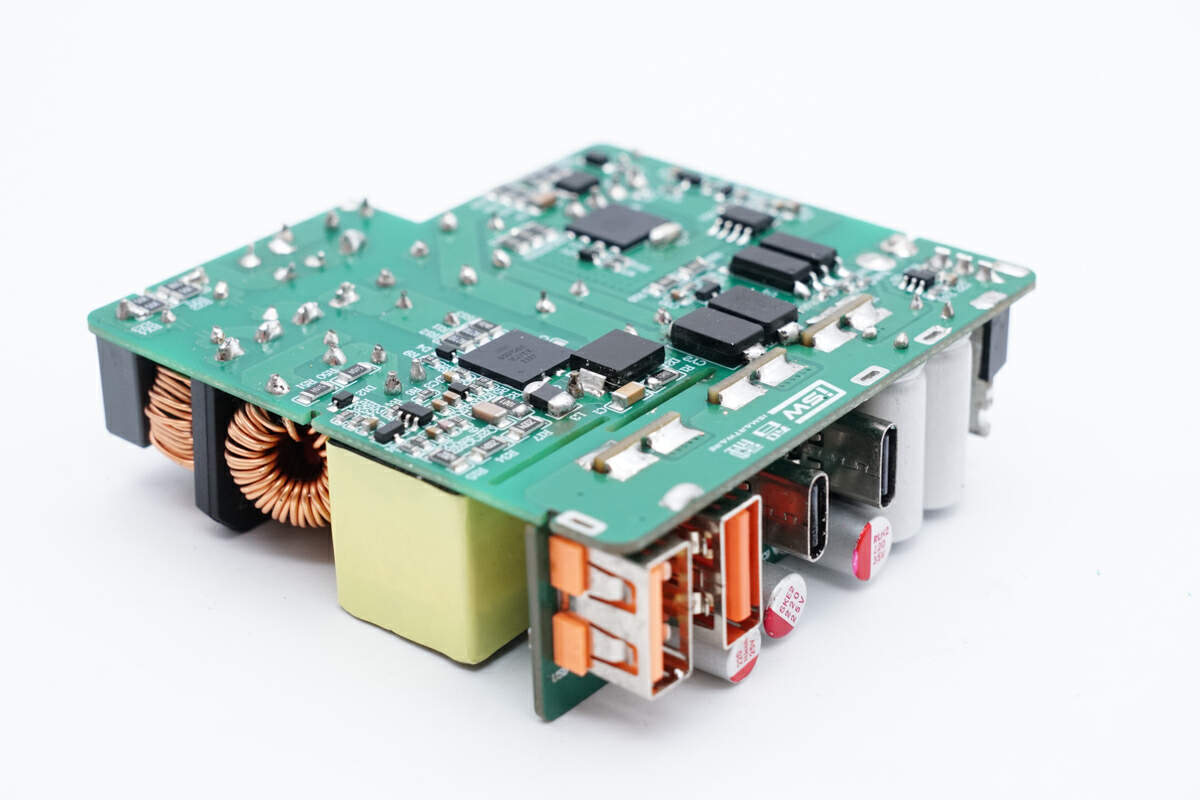

　　第一款140W计划采用SW1108+SW1608+SW3566+SW3536*2的策画，采用2A+2C接口策画，这一计划策画弥漫运用了各芯片的上风，让满堂计划集成度大大擢升。

　　正在这一款计划中，SW1108动作集成氮化镓直驱的高频准谐振反激限制器，极大擢升了电途的转换结果，同时淘汰了外部元件的需求。SW1608动作同步整流驱动限制器，专为离线式反激变换器的副边同步整流管驱动策画，从而进一步优化编制的能效。双口充电SOC芯片SW3566和两颗众速充订交芯片SW3536则分裂有劲限制差别的充电接口，救援众种速充订交，救援USB-A和USB-C的双口速充输出，而且救援独立限流，保证每个接口的充电机能。

　　过程实测，这款计划的尺寸为67.3*69.4*21.93mm，重量约为144.6g，功率密度抵达1.36 W/cm³，具备优异的功率体积比。

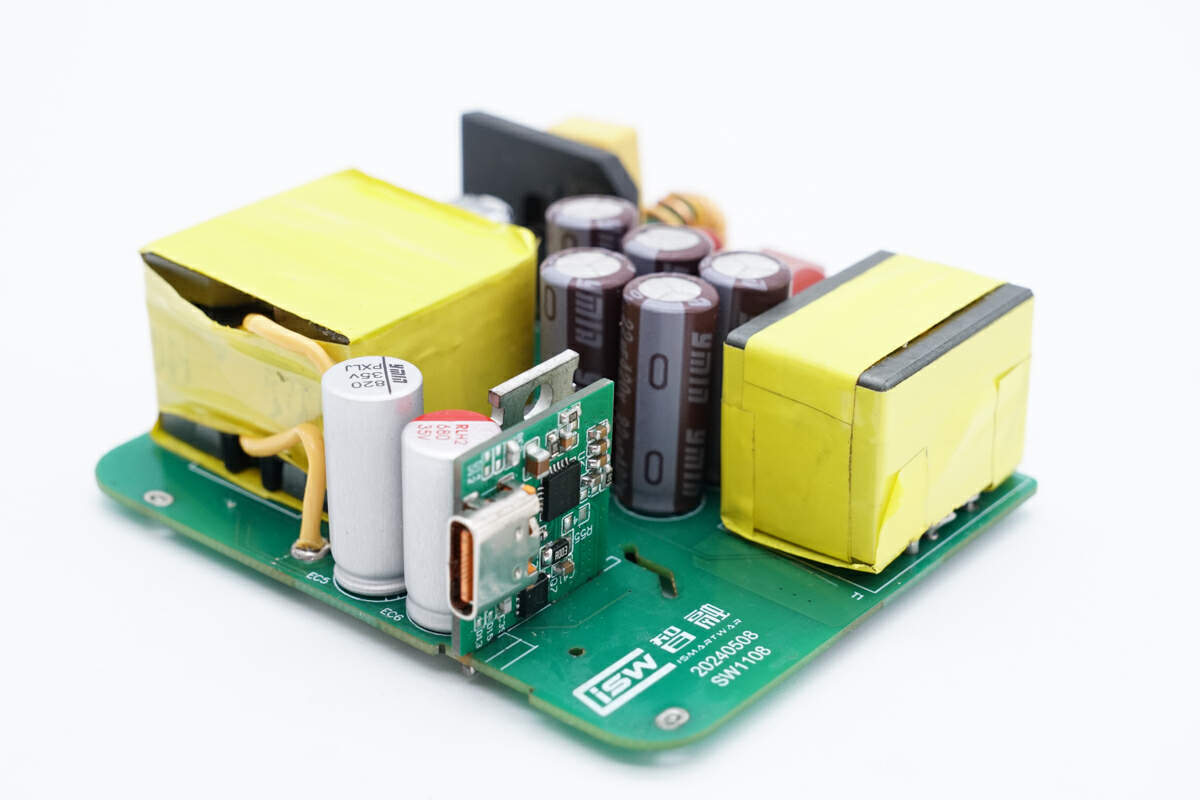

　　正在第二款140W速充计划中，SW1108动作中央限制器，有劲杀青高效的准谐振反激转换，优化开合速率，擢升电能转换结果。SW1608则驱动副边的同步整流管，低落功耗并升高编制满堂结果。SW2335动作速充订交限制器，救援PD3.1等众种速充订交，确保充电的高效兼容。

　　该计划的实践衡量尺寸为69.31*69.38*23.91mm，重量约为123.4g，功率密度约为1.23 W/cm³。通过优化芯片组合和电途策画，该计划正在体积小、重量轻的同时，确保了高效的充电机能，合用于众种需求高功率充电的装备，正在助力开荒大功率小体积充电器方面有很大的上风。

　　2024年第三季度的结尾，速充本领也正在持续繁盛开展。从美思半导体的SimpleGaN系列到Pulsiv与Innoscience合营的65W GaN参考策画，种种改进计划闪现了速充界限的本领发展。厂商们不单正在升高充电功率上持续打破，还正在擢升结果、淘汰能耗、优化体积等方面做出了精采功勋。

　　这段工夫，越发值得贯注的是氮化镓（GaN）本领的陆续深化利用，其高结果、低损耗的特色为百般速充计划供应了坚实根柢。另外，针对商场的需求，集成度高、兼容性强的计划也持续展现，为众种装备供应了特别智能化的充电体验。返回搜狐，查看更众
